Как пользоваться эхолотом — практические советы. В этом плане выгодно отличается эхолоты фирмы Bottom Line, но у них такое кола сальное количество недостатков, что круговой  В те времена это рассматривалось более важным чем способность эхолота работать на высокой скорости. Приемник эхолота работает в очень широком диапазоне напряжений – ведь мощность принимаемых отраженных сигналов  Такое изображение получается из-за изменения расстояния до рыбы при ее прохождении через конус излучения.

Чтобы измерить конический угол преобразователя, сначала мощность измеряется в центре или на оси конуса, а затем измеряется на удалении от центра. Когда достигается точка половины мощности от максимальной или -3db в электронных терминахугол от средней оси измерен. Полный угол от точки -3db на одной стороне оси и точки -3db с другой стороны оси называется коническим углом. Это дает больший конический угол, поскольку Вы измеряете точку дальше от средней оси. Никакого отличия в работе преобразователя нет, только система измерений изменилась. Например, преобразователь, который имеет угол конуса 8 градусов при -3db, имел бы угол конуса 16 градусов в db. Lowrance, как и другие фирмы, предлагает преобразователи с разнообразными коническими углами. Широкий конический угол покажет Вам большую область подводного мира, за счет уменьшения показа глубины, так как необходимо перераспределить мощность передатчика. Более узкий конический угол преобразователи не будут показывать Вам такую большую область, но проникнет глубже, чем широкий конус. Узкий конический преобразователь концентрирует мощность передатчика в меньшую область. Сигнал дна на дисплее эхолота будет более широкий на широком коническом угловом преобразователе, чем на узком, потому что Вы видите большую область дна. Область обзора широкого конуса намного больше, чем у узкого конуса. Высокочастотные кГц преобразователи поставляются как с узким, так и с широким коническим углом. Широкий конический угол используется для пресной воды, а узкий конический угол используется в морской воде. Низкочастотные 50 кГц звуковые преобразователи обычно поставляются с коническим углом в диапазоне от 30 до 45 градусов. Хотя преобразователь наиболее чувствителен внутри конического угла, Вы можете также видеть объекты на экране и вне него; они только не так четки. Эффективный конический угол - область в пределах указанного конуса, который Вы хорошо видите на экране дисплея. Если рыба находится внутри конуса преобразователя, но чувствительность недостаточно высока, чтобы видеть ее, то у Вас узкий эффективный конический угол. Вы можете изменить эффективный конический угол преобразователя, изменяя чувствительность приемника.

С низким значением чувствительности, эффективный конический угол узкий, показывая только цели строго внизу преобразователя и на небольшой глубине. При увеличении чувствительности увеличивается эффективный конический угол, что позволяет видеть Вам дальше в стороны. Тип воды, в которой вы используете гидролокатор, воздейст- вует на его работу в значительной степени. Звуковые волны проходят легко в чистой пресной воде, такой как во внутренних озерах. Однако в соленой воде, звук поглощается и отражается растворенными в воде солями. Высокочастотные волны наиболее восприимчивы к этому рассеиванию звуковых волн и не могут проникать через соленую воду также хорошо как низкочастотные волны. Часть проблемы с соленой водой в том, что это очень динамичная среда - океаны мира.

что такое эхолот и как он работает

Штормы и течения смешивают воду. Волны создают и смешивают воздушные пузырьки в воде около поверхности, которые рассеивает звуковой сигнал. Микроорганизмы, типа морских водорослей и планктона, также рассеивают и поглощают звуковой сигнал.

  • Принцип работы эхолотов
  • Полезные ископаемые и соли, растворенные в воде, делают то же самое. В пресной воде также есть течения, волнения и микроорганизмы, которые затрагивают сигнал эхолота - но не настолько как в соленой воде. Грязь, песок, и растительность на дне водоема поглощают и рассеивают звуковой сигнал, уменьшая силу отраженных сигналов. Скалы, сланец, кораллы и другие жесткие объекты отражают звуковой сигнал легко. Вы можете видеть различие на экране вашего гидролокатора. Мягкое дно, типа ила, видно как тонкая линия поперек экрана. Жесткое дно, типа скалы, видно как широкая полоса на экране эхолота. Вы можете сравнить эхолот с использованием фонаря в темной комнате. При перемещении луча света по комнате, он легко отражается от белых стен, и ярких объектов. При перемещении луча на темный ковер, яркость света падает, потому что темный цвет ковра поглощает свет, а грубая текстура рассеивает, и меньшее количество света достигает Ваших глаз. При добавлении дыма в комнату, вы будете видеть еще меньше. Дым эквивалентен эффекту соленой воды на сигнал эхолота. Термоклин на Skiatook Озере около Tulsa, в Штате Оклахома, между 40 и 50 футами воды. Обратите внимание, как проходит линия термоклина, она не зависит от очертания дна. Температура воды имеет важное влияние на поведение рыбы. Рыба хладнокровна, и температура их тела - это всегда температура окружающей воды. Однако если поток воды прерван грубой поверхностью или острыми гранями, то водный поток становится турбулентным, настолько что воздух отделяется от воды в форме пузырьков. Если эти воздушные пузырьки проходят через корпус преобразователя ту часть, в котором закреплен кристаллто на дисплее эхолота виден "шум". Преобразователь разработан для работы в воде, а не в воздухе. Если воздушные пузырьки проходят через корпус преобразователя, то сигнал от преобразователя отражается от воздушных пузырьков обратно. Так как воздушные пузырьки близки к преобразователю, эти отражения очень сильны. Они будут накладываться на отражения дна, структуры водоема и сигналы рыбы, делая их трудноразличимыми или вообще незаметными. Решение этой проблемы состоит в том, чтобы делать преобразователь позволяющий воде течь мимо без создания турбулентности.

    Однако это сделать трудно из-за многих компонентов помещенных в современный преобразователь. Он должен быть маленьким, так, чтобы не сталкиваться с навесным мотором и его водным потоком. Преобразователь должен просто устанавливаться на транце так, чтобы просверливать минимум отверстий. Он должен подниматься без проблем при столкновении с подводными объектами. Фирма Lowrance запатентовала HS-WS преобразователь - самая передовая разработка в области высокоскоростных преобразователей. Эта технология объединяет высокоскоростные измерения с простым крепежом и безопасным подъемом при столкновении с посторонним объектом на высокой скорости. Проблема кавитации не ограничена формой и размещением преобразователя. Многие корпуса лодок создают воздушные пузырьки, которые проходят через корпус преобразователя. У многих алюминиевых лодок эта проблема появляется из-за сотен головок заклепок, которые высовываются в воду.

    что такое эхолот и как он работает

    От каждой заклепки течет струйка воздушных пузырьков, когда лодка движется, особенно на высокой скорости. Чтобы ликвидировать эту проблему нужно устанавливать корпус преобразователя ниже воздушных пузырьков, струящихся от оболочки. Это обычно означает, что Вы должны установить крепежную скобу как можно ниже на транц е.

    что такое эхолот и как он работает

    Высокочастотные кГц преобразователи поставляются как с узким, так и с широким коническим углом. Широкий конический угол используется для пресной воды, а узкий конический угол используется в морской воде. Низкочастотные 50 кГц звуковые преобразователи обычно поставляются с коническим углом в диапазоне от 30 до 45 градусов. Хотя преобразователь наиболее чувствителен внутри конического угла, Вы можете также видеть объекты на экране и вне него; они только не так четки. Эффективный конический угол - область в пределах указанного конуса, который Вы хорошо видите на экране дисплея. Если рыба находится внутри конуса преобразователя, но чувствительность недостаточно высока, чтобы видеть ее, то у Вас узкий эффективный конический угол. Вы можете изменить эффективный конический угол преобразователя, изменяя чувствительность приемника. С низким значением чувствительности, эффективный конический угол узкий, показывая только цели строго внизу преобразователя и на небольшой глубине. Все названные элементы устройства, а также их функции, задачи и прочие особенности, более детально рассматриваются ниже в соответствующих разделах. Сегодня в продаже имеется большое количество разнообразных моделей их модификаций, различающихся рабочими характеристики и базовым набором функций. Все подобные устройства функционируют по единому принципу, который заключается в совершении следующего алгоритма действий: Для отображения на дисплее пространства, находящегося непосредственно под плавательным средством, действуют следующие принципы: В соответствии с описанными принципами действия, во время неподвижности плавательного средства, поверхность дна имеет вид горизонтальных полос, а рыбы, от которых отразились импульсы, перемещаются на экране в левую сторону вместе с горизонтальной разверткой. При начале движения можно наблюдать изменение отображения дна, если меняет текущая глубина. Большинство современных моделей позволяет вручную регулировать скорость развертки и синхронизировать ее со скоростью движения судна, что обеспечивает полную наглядность картины. Преобразователь является важнейшим элементом, входящим в состав эхолота, поскольку именно от него зависят основные рабочие параметры и характеристики. Существуют различные разновидности, но для рыбалки используются в основном только пьезоэлектрические преобразователи, поскольку они занимают небольшое количество места. Основным элементов преобразователя является кристалл, который может быть изготовлен из различных материалов, чаще всего для этих целей используется титанат бария. Он обладает цилиндрической формой имеет металлизированное покрытие.

    Данный элемент убирается в специальный корпус, изготовленный из металла, но обладающий хорошей звукопроводимостью. Также, стоит обратить внимание на аккумуляторы. Скорее всего, блок питания вам придется покупать отдельно, так как он зачастую не включен в комплект. Разве, что у достаточно дорогих моделей. Аккумулятор можно покупать маленький и не мощный. Данное устройство потребляет немного энергии и способно проработать на ампер-часах около двух суток без всякого отдыха. Дело в том, что на экране показываются все предметы, находящие в зоне действия луча, то есть все коряги, водоросли и прочее. То есть, пользователь может визуально наблюдать действительную жизнь подводного мира и согласовывать свои действия с реальной обстановкой. Эхолотыони же сонары, разработаны примерно в сороковых годах прошлого столетия для обнаружения подлодок. Первые сонары для спортивного рыболовства появились в г. Основными узлами прибора являются: Сонары, которые излучают один поисковый луч. Работают до глубины 30 — 32 метра, угол расширения луча составляет в большинстве моделей 24 о. Наружные и внутренние поверхности корпуса около отверстия покрываются слоем герметика, преобразователь с кабелем вставляется в отверстие и крепится через шайбу гайкой. Преобразователи должны крепиться горизонтально перед винтом, килем и любыми выступами, которые могут быть причиной образования пузырьков воздуха. Если поверхность днища наклонная, преобразователь ставят с помощью горизонтирующих прокладок. Для больших бронзовых преобразователей выпускаются специальные обтекатели рис. Современный рыбопоисковый эхолот может получать и отображать самую разнообразную информацию о состоянии водной толщи и находящихся в ней объектах. Ниже перечислено то, что можно увидеть на экране дисплея рис. Управление эхолотом осуществляется с помощью нескольких кнопок и экранных меню рис. В верхнем левом углу экрана рис. Символы сигнализации или системных сообщений представлены под изображением дна. Теперь познакомимся с основным опциями экрана, с помощью которых осуществляется управление работой эхолота. Установка осуществляется курсором на раскрывающемся в левой части экрана меню глубин.

    Эхолоты - как это работает. Просто и понятно - все что нужно знать об эхолотах :: Обзоры, статьи, тесты, инструкции

    Величина масштаба устанавливается в раскрывающемся меню. После установки экран делится на две части, на одной из которых ведется полномасштабный просмотр, а в другом — только выбранный участок в установленном масштабе рис. Ранее уже говорилось о влиянии чувствительности на эффективность работы эхолота. Высокая чувствительность позволяет получать большое количество деталей, но может привести к появлению шумов в виде засветки экрана и к приему отражений от предметов, расположенных в стороне от судна боковыми лепестками, Поэтому во всех приборах имеются органы для ее регулировки. В данном приборе чувствительность устанавливается стрелками в раскрывающемся окне GAIN рис. По умолчанию в эхолоте устанавливается нормальный уровень чувствительности, соответствующий положению Normal Gain на шкале в левой части экрана. При необходимости получить большее количество деталей следует увеличивать чувствительность, выбирая на шкале положительные значения настроек, при необходимости уменьшения чувствительности следует выбирать отрицательные значения. Меню установок содержит также настройки эхолота, которые не требуют частых регулировок. Если эхолот двухчастотный, то в состав меню войдет еще и установка частоты. Рассмотрим некоторые из них. Данная настройка устанавливает скорость прокрутки, т. Осуществляется это с помощью функции Scroll Speed, позволяющей выбрать одну из трех скоростей — быструю Fastсреднюю Medium и медленную Slow в соответствии с условиями работы. Эта позиция меню предназначена для выбора частоты излучения — высокой частоты кГц устанавливается по умолчаниюнизкой частоты 50 кГц или обоих сразу. Эта установка позволяет пользователю выбирать отображать подводные объекты в виде символов-рыбок, либо в виде отраженных сигналов дуг.

    Основные функции эхолотов. Как работает эхолот, его настройки.

    В этой позиции на экран эхолота будут выводиться все принятые отраженные сигналы. При выборе любого символа при обнаружении любого объекта на экране будут появляться только символы рыб.

  • Как работает эхолот: принцип работы, как пользоваться для рыбалки, видео, эхолот Практик
  • Если эхолот будет работать в двухчастотном режиме, то рыбы, облучаемые узким лучом, будут черными, а облучаемые только широким лучом — белыми. Функция Whiteline позволяет определять структуру слоев породы, составляющих дно. Если при выключенной функции дно отображается черным цветом, то при включении этой функции дно будет рисоваться в соответствии с плотностью его слоев оттенками черного и серого цветов. Инструмент Depth Line используется для определения глубины до объекта или для его выделения. Представляет горизонтальную линию, управляемую кнопками-стрелками. Положение линии на оси глубин в цифровой форме отображается в информационном окне на экране. Единственными недостатками автоматических настроек являются измерения глубины в футах и включение режима идентификации рыбы. Но это легко исправляется с помощью меню. И это отмечают не только рыболовы, но и производители эхолотов. Этот режим может быть полезен только начинающим пользователям эхолотов, которым изображения символов рыб понятнее каких-то странных дуг и полос. Но после накопления даже небольшого опыта они соглашаются, что эти дуги и полосы несут существенно более точную и полную информацию, необходимую для обнаружения рыбы вблизи дна, в складках дна, скрывающихся в корягах и среди растительности. Настройки эхолота, как правило меняют, для получения более удобного вида изображения: Основные рабочие настройки эхолота чувствительность, диапазон зондируемых глубин и т.

    Как пользоваться эхолотом - для рыбалки с лодки и с берега, правильная эксплуатация зимой

    Определение рельефа с помощью широкого около 50 угл. При этом скрадываются все неровности дна меньшие по площади, чем основание щупа, а измеренная глубина над наклонной поверхностью явно занижается. Уменьшая чувствительность эхолота мы реально уменьшаем ширину луча, с помощь которого зондируем дно ищем рыбу. Чем уже луч — тем точнее и подробнее мы можем исследовать рельеф дна. Большинство современных моделей эхолотов работают на частоте кГц. Однако есть также модели использующие частоту 50 кГц.

    что такое эхолот и как он работает

    Также благодаря применению более высоких частот такие эхолоты способны лучше различать объекты под водой. Например, он сможет различить две рыбы, даже если они плывут рядом. На экране это отобразится как два объекта, а не один. Эхолот это прибор, который работает в воде, распространяя ультразвуковые волны. Поэтому владельцам прибора нужно понимать, как ультразвук проходит через толщу воды и как это влияет на его работу. Вот перечень характеристик окружающей среды, которые влияют на эффективность работы преобразователя: Затухания энергии звука в воде происходит из-за двух составляющих. Первое — это затухание в свободном пространстве оно зависит не от окружающей среды, а только от дальности, на которой звук теряет энергию. Второе затухание волн в месте распространения в этом случае среда играет важную роль. При этом затухание звука в такой среде составляет четвертую степень глубины. Затухание энергетики звука в воле происходит по причине ее поглощения и рассеивания, различными частицами минеральными и органическимиа также наличием в воде микроорганизмов. Наименьшее влияние на энергию ультразвука оказывает холодная пресная вода. В конце ых, Карл Лоуранс и его сыновья Арлен и Даррел начали подводное плавание, чтобы наблюдать рыбу и ее привычки. Это исследование, заказанное местным и федеральным правительствами США, нашло, что приблизительно 90 процентов рыбы сконцентрировано в 10 процентах воды озер. С изменением условий окружающей среды рыба перемещается в более благоприятные области. Их исследования показали, на большинство видов рыб воздействует подводная структура это: Эти и другие факторы также влияют на местоположение корма планктона, малька, водорослей. Вместе эти факторы создают условия, которые вызывают частые перемещения популяции рыбы. В те далекие времена, буквально несколько людей использовали большие, громоздкие сонарные модули на рыбацких лодках. Работая на низких частотах, эти устройства использовали вакуумные лампы, для функционирования которых требовались громадные аккумуляторы. Хотя они показывали удовлетворительный сигнал дна и косяка рыб, они не могли показывать отдельных рыб. Карл и его сыновья начали разрабатывать компактный, с батарейным питанием эхолот, который мог бы показывать отдельную рыбу. После многих лет исследований, экспериментов, нестандартных решений и просто трудной работы, такой эхолот был сделан, что изменило рыбацкий мир навсегда. С этого простого начинания, была сформирована новая промышленность, с продажи в г. Весь выполненный на транзисторах, это был первый удачный эхолот для спортивной рыбалки. Более миллиона таких эхолотов были произведены до г. Фирма проделала длинный путь сначиная с "little green boxes" и заканчивая современным высокотехнологичным эхолотом. Фирма Lowrance всегда использует передовые технологии при производстве эхолотов. Слово сонар эхолот это сокращение трех английских слов: Сонар был разработан во время Второй Мировой Войны для отслеживания подводных лодок.

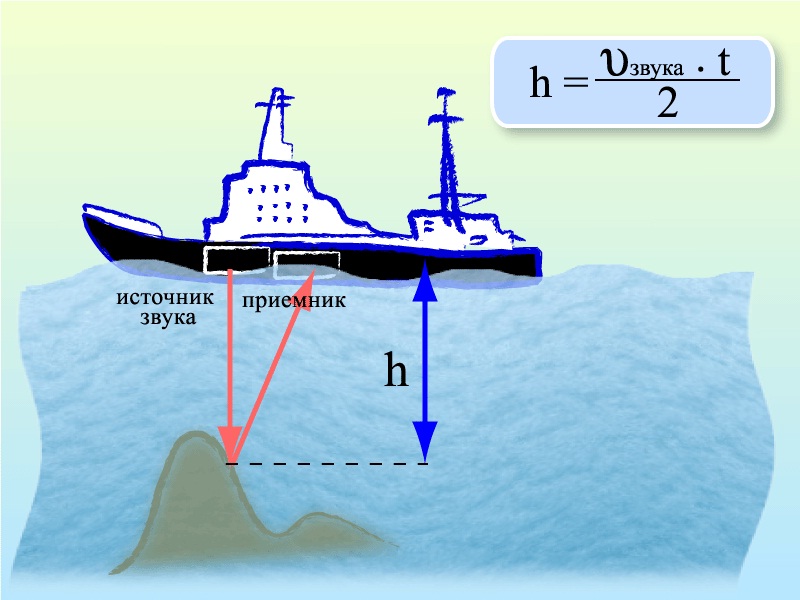

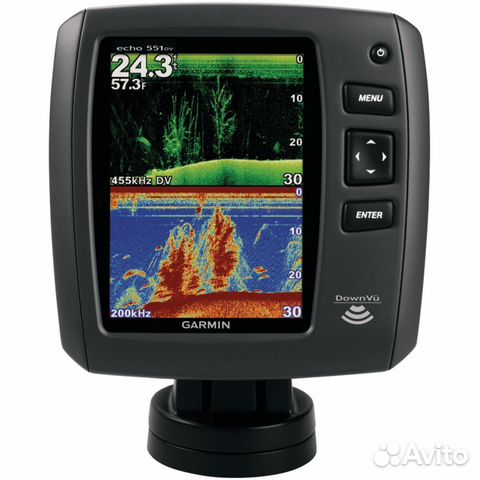

    Эхолот состоит из передатчика, преобразователя, приемника и дисплея. В самых простых словах: Когда волна попадает на объект рыбу, дно, дерево и т. Отраженная волна попадает в преобразователь, где она трансформируется в электрический сигнал, усиленный приемником, и посылается на дисплей. Так как скорость звука в воде постоянна приблизительно футов в секундупромежуток времени между отправкой сигнала и получением эха может быть измерен и по этим данным расстояние до объекта может быть определено. Этот процесс повторяется многократно в течение секунды. Наиболее часто используемая частота волны составляет кГц, также иногда производятся приборы на частоте 50 кГц. Хотя эти частоты находятся в диапазоне звуковых частот, они неслышимы ни людям, ни рыбе. Вы не должны волноваться относительно звукового модуля, пугающего рыбу - они не могут слышать это. Как упомянуто ранее, эхолот посылает и принимает сигналы, затем "печатает" эхо на дисплей. Так как это случается много раз в секунду, непрерывная линия идущая поперек дисплея, показывая сигнал дна. Кроме того, на экране отображается сигнал, возвращенный от любого объекта в воде между поверхностью и дном. Зная скорость звука через воду футов в секунду и время требуется для возращения эха, прибор может показывать глубину и нахождение любой рыбы в воде. Хороший эхолот обладает четырьмя компонентами: Все части этой системы должны быть разработаны так, чтобы работать вместе, при любых погодных условиях и критических температурах. Высокая мощность передатчика увеличивает вероятность, что Вы получите эхо на глубоководье или в плохих водных условиях. Это также позволяет Вам видеть мелкие подробности, типа мальков и мелкой структуры дна. Преобразователь не должен только проводить мощный сигнал от передатчика, он также должен преобразовать электрический сигнал в звуковую энергию с наименьшей потерей в мощности сигнала. С другой стороны, он должен преобразовать самое малое эхо от малька или сигнал дна с глубоководья. Приемник имеет дело с чрезвычайно широким диапазоном сигналов. Он должен отличить максимально сильный передаваемый сигнал и слабое эхо, пришедшее от преобразователя. Кроме того, он должен различить объекты замена пружин катушек рыболовных близко друг к другу, превратив их в разные импульсы для дисплея. Дисплей должен иметь высокое разрешение вертикальные пиксели и хороший контраст, чтобы показывать подводный мир детально и ясно.

    что такое эхолот и как он работает

    Это позволяет видеть дуги рыбы и мелкие подробности дна. Большинство современных эхолотов оперирует на частоте кГц, некоторые используют 50 кГц. Есть свои преимущества у каждой частоты, но почти для всех состояний пресной воды и большинства состояний соленой воды, кГц - лучший выбор. Эта частота дает лучшие подробности, работает лучше всего в неглубокой воде и на скорости, и обычно дает меньшее количество "шумовых" и нежелательных отражений. Определение близлежащих подводных объектов, также лучше на частоте кГц.
